针织机油针筒变黑是什么原因

针织机油针筒变黑原因深度探究与解决方案

一、研究背景

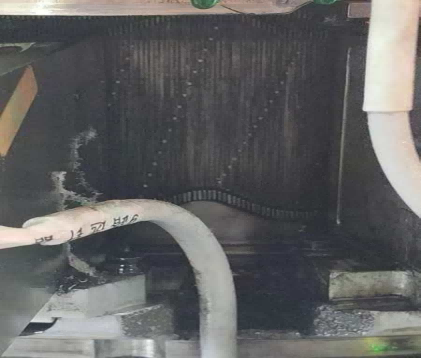

针织机油针筒变黑问题长期困扰着行业，不仅影响设备性能，还对产品质量构成威胁。迈斯拓公司决心攻克这一难题，开展了系统的配方研究及模拟测试试验。

二、试验过程详解

1. 基础油选择：我们精心挑选了无色无味、高压加氢深度精制的二类基础油，确保基础油的高品质。

2. 添加剂配制：多种不同类型的添加剂组合物被精心制作，并与基础油加热融合，形成不同配方体系的针织机油成品。

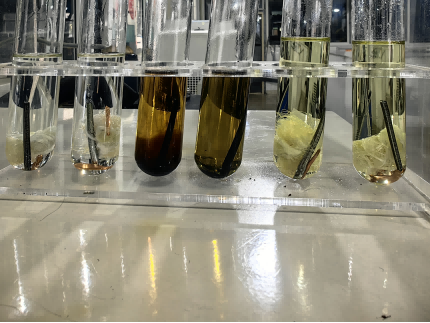

3. 模拟测试：将各配方的针织机油置于试管中，加入模具钢钢条、铜丝及四种不同材质的丝线作为催化剂，模拟高温工作环境，在120℃下加热48小时。

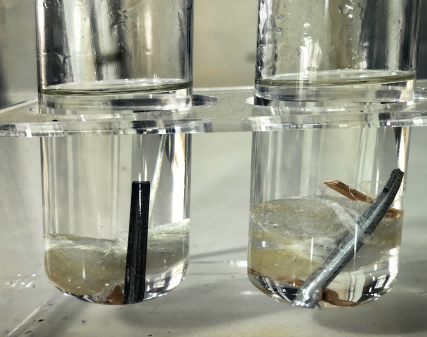

4. 观察与记录：经过高温测试，我们发现铜丝表面无明显变化，而模具钢表面则出现分化，其中一个样品腐蚀变黑，且随时间延长腐蚀加剧；另一样品则保持稳定，并且不同的配方体系金属表面呈现的变色情况都各不相同。基础油相同，添加剂不同产生的表面颜色不同，说明针筒变黑主要是添加剂问题导致的。

5. 深入分析：考虑到针织机针筒表面温度通常低于80℃，我们推断黑针筒现象主要源于添加剂中的润滑极压成分，尤其是活性硫对金属表面的催化作用，以及表面活性剂、防锈剂、抗氧剂、净洗剂等成分的复杂反应的综合结果。

三、试验成果

经过上百次高温强化模拟测试，迈斯拓公司成功优选出不会导致针筒发黑的针织机油。该油品在乳化性、润滑性、抗磨性及耐黄变性方面均表现出色。

四、建议与措施

基于此次研究成果，我们提出以下建议：

1. 添加剂配方优化：研发新型添加剂，降低对金属表面的腐蚀风险。

2. 针筒表面处理改进：对针筒进行特殊处理，增强其抗腐蚀能力。

3. 加强设备维护：制定定期维护计划，及时更换受损针筒，保障生产效率。

4. 建议选购迈斯拓针织机油，以避免针织机油使针筒变黑的情况发生。

五、结语

迈斯拓公司通过此次深入研究，不仅揭示了针织机油针筒变黑的主要原因，更为行业提供了切实可行的解决方案。我们将继续致力于技术创新，为针织设备行业的持续发展贡献力量。
